CleverCoffee - Miminal Platine Rev 1.6 (Bausatz)

CleverCoffee ist eine open-source DIY-PID-Steuerung für Siebträger-Espressomaschinen.
Mit dem hier angebotenen Bausatz rüstest du deine Maschine ganz einfach mit einer präzisen PID-Temperaturregelung aus.

Die Platine ist dabei nur ein Teil des Projekts – in der CleverCoffee-Anleitung findest du eine komplette Übersicht, was du sonst noch brauchst.
Einfach den passenden ESP32 aufstecken, Software flashen und loslegen!

👉 Auf GitHub – CleverCoffee  und auf CleverCoffee.de findest du alle Infos zum Projekt sowie die ausführliche Anleitung.
👉 Auf dem Discord-Server bekommst du Unterstützung von der Community bei Aufbau und Fragen.
👉 Spezielle Details zur Platine stehen im Handbuch: ESP32 Rev1.6 Platine.

⚡ Wichtiger Hinweis:
Für den Einbau sind grundlegende Kenntnisse in Elektrotechnik nötig. Du greifst in die 230V-Verkabelung deiner Maschine ein – damit besteht immer die Gefahr eines lebensgefährlichen Stromschlags, sei es durch Einbaufehler, mangelhafte Isolation oder brüchige Kabel.
Bitte sei dir dessen bewusst: Der Einbau erfolgt auf eigenes Risiko!

Lieferumfang:

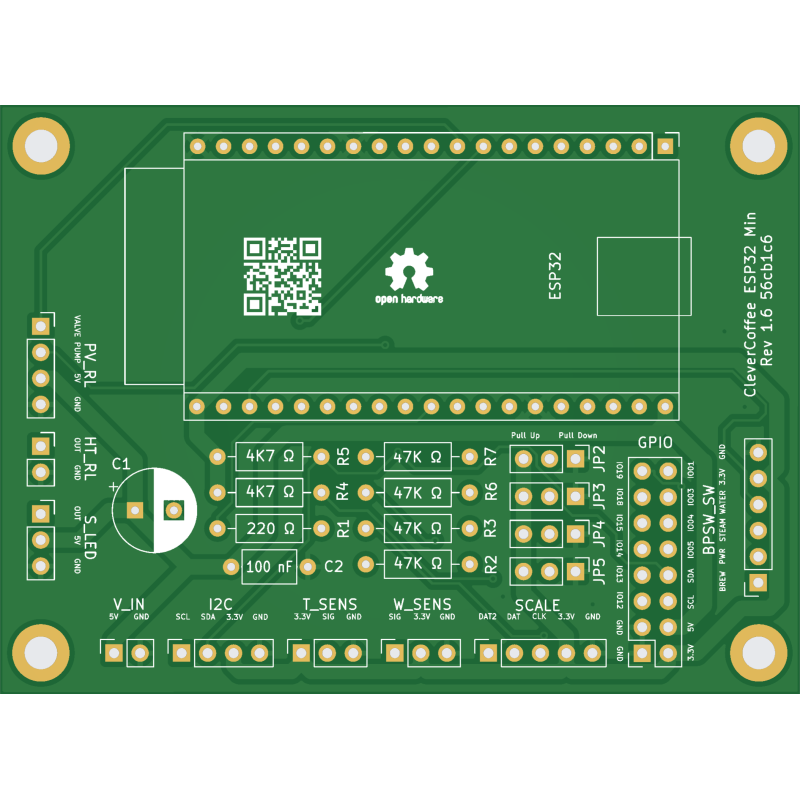

1× CleverCoffee ESP32 Minimal-Platine Rev 1.6

9× Schraubklemmenblöcke (2× 2-Pin, 3× 3-Pin, 2× 4-Pin, 1× 5-Pin, 1× 6-Pin)

2× 19-Pin-Buchsenleisten

1× 2×8-Pin-Buchsenleiste

4× 3-Pin-Stiftleisten

2× Kondensatoren (Elko 220 µF, kurzes Bein = Minus / Kerko 100 nF)

7× Widerstände (1× 220Ω rot, 2× 4,7kΩ grün, 4× 47kΩ blau)

4× Jumper

4× selbstklebende Platinenhalter
